Office eXperience Center erbjuder nu även alla typer av solskydd. För första gången någonsin finns en utställning där du kan se olika lösningar, såsom:
- Horisontella lösningar – så kallade FTS-lösningar upp till 10 meter.
- Horisontella vajer/band-lösningar med PX-SHADE.
- Vinklade lösningar med vårt patentsökta system PX-RIBS.
- Utomhuslösningar med vårt patentsökta RIBS-system.
- Traditionella manuella och motordrivna lösningar.
- Skillnader mellan olika vävtyper.
Oavsett om du är föreskrivare, byggherre eller användare av solskydd/mörkläggning, har vi nu skapat möjligheten att uppleva olika lösningar för just ditt projekt.
Office eXperience Center, på Flygfältsgatan 34 i Skarpnäck, är nu även ett SOLSKYDDSCENTER.
Varför?
Marknaden för solskydd har exploderat de senaste åren. Det har gått från att bara vara ett allmänt skydd mot ljusinsläpp och ett nödvändigt verktyg för att visa presentationer i mötesrum, till att bli en aktiv del av byggnaders energihantering.
Som tillverkare av mörkläggning sedan 1938 har vi insett att de nya kraven på solskydd kräver nya sätt att kommunicera med marknaden. Därför har vi utvecklat våra system för att anpassa dem till de nya kraven på ett solskyddssystem som en integrerad del av byggnadens energiförbrukning. Vi har bland annat utvecklat och patentsökt ett system, PX RIBS, vilket är en förenkling av de traditionella ZIP-lösningarna med påsvetsade låsningar.
För att marknaden ska kunna förstå och bilda sig en uppfattning om olika lösningars egenskaper innan beslut tas, har vi byggt upp vår unika bild- och ljudutställning med alla typer av solskydds- och mörkläggningslösningar.
När är de olika systemen lämpliga?
I grund och botten handlar det om valet mellan inomhus- och utomhusinstallation. En utomhusinstallation krävs vanligtvis om målet är att minska värmeinsläppet i byggnaden, vilket innebär en aktiv roll i energiförbrukningen vad gäller nedkylning. I Sverige är detta mest relevant mitt i sommaren. Om målet däremot är att behålla värmen i byggnaden, som på hösten och vintern, krävs en inomhusinstallation.

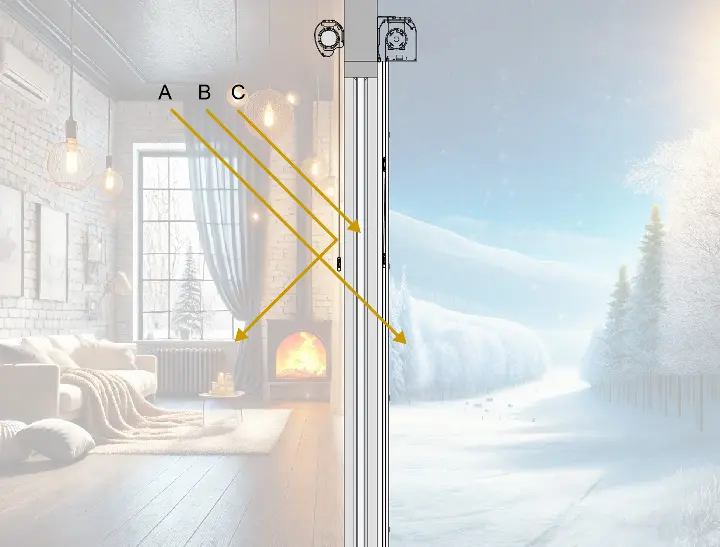

På vintern strålar en del värme och ljus (A) ut genom fönstren. En del reflekteras tillbaka in i rummet av invändiga solskydd (B), medan en annan del (C) absorberas av glaset och isoleringen mellan rutorna. Den värme som passerar ut genom fönstren går förlorad – ett utvändigt solskydd kan inte återföra den in i byggnaden.

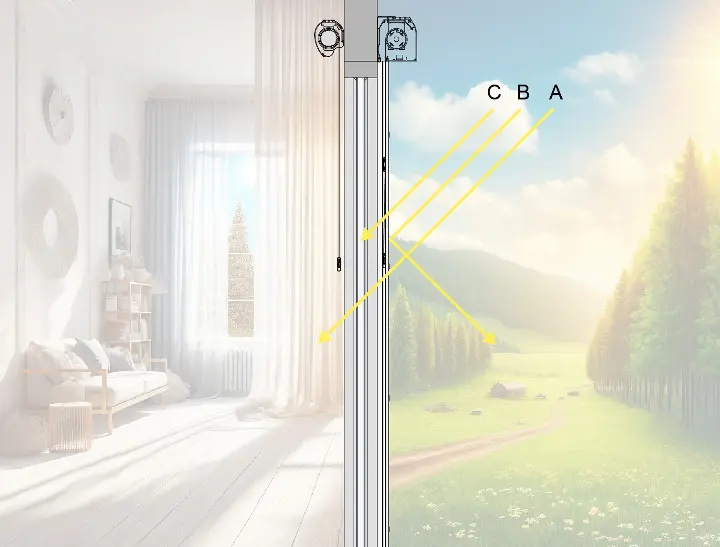

På sommaren strålar värme och ljus (A) in genom fönstren. En del av denna strålning reflekteras bort av utvändiga solskydd (B), medan en del (C) absorberas av glaset. Den värme som väl har tagit sig in i byggnaden blir kvar – invändiga solskydd kan inte leda bort värmen ut ur byggnaden.
Energin måste alltid hanteras på något sätt: den reflekteras, absorberas eller transmitteras (släpps igenom). Nyckeln är att det sker på rätt sida av fönstret.
För generellt solskydd är en inomhusinstallation alltid lösningen. Vilken lösning som passar beror på byggnadens konstruktion, storlek på fönstren och om det handlar om vertikala fönsterpartier, horisontella eller vinklade takfönster.
Manuell eller motordrift är ytterligare ett val som måste göras. Idag är det vanligast med helautomatiserade lösningar, och i system där energibesparing är huvudmålet är detta ett måste för att kunna styra systemen efter sol, vind och kyla.
Denna lösningsnyckel är till för att hjälpa till i projekteringen.
Funktion/ system | Fjäder | Kulkedja | Handvev | PX-FTS | PX-SHADE | PX-RIBS | Lilla | Stora |
Storlek bredd (m) | 3 | 2,4 | 5 | 6 | 4 | 4 | 4 | 6 |
Storlek höjd (m) | 2 | 2 | 3 | 10 | 8 | 3 | 4 | 6 |
Inomhus | x | x | x | x | x | x | x | x |
Utomhus | - | - | - | - | - | x | - | - |
Horisontell | - | - | - | x | x | - | - | - |
Vinklad | - | - | x | x | x | x | - | - |
Vertikal | x | x | x | - | - | x | x | x |
Sluss | - | - | o | - | - | x | - | o |
Kåpa | o | o | o | o | o | o | o | o |
Hur fungerar ett FTS-system: PX-FTS?
Dessa system är avsedda för horisontella och snedställda installationer. Systemen består av dubbla motorer och en unik styrbox som gör att solskyddet/mörkläggningen dras ut av den ena motorn via band eller lina. När hela enheten är utdragen, spänner den andra motorn upp solskyddet så att det blir rakt. Styrboxen gör det möjligt att justera hur mycket väven ska spännas.

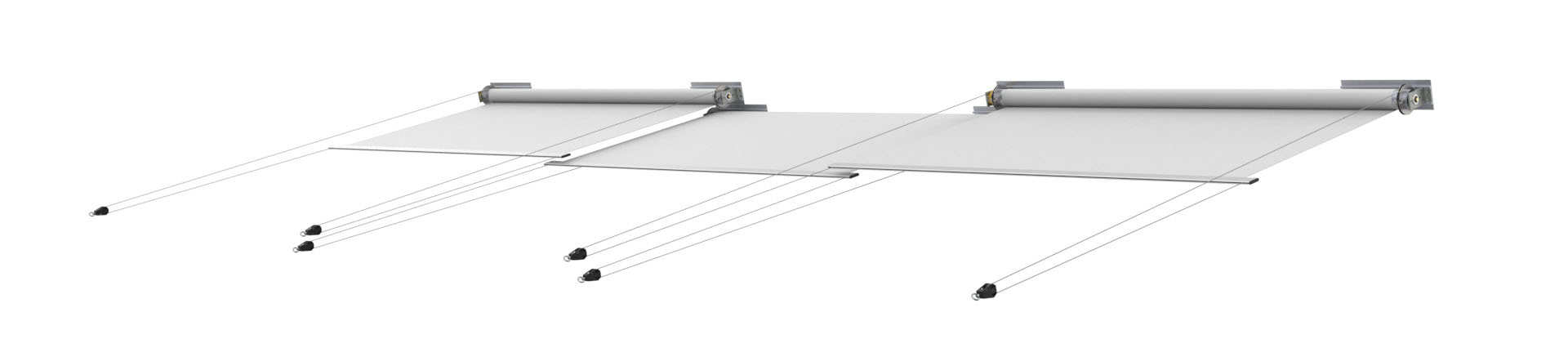

Hur fungerar ett lin-/vajersystem: PX-SHADE?
Detta system utför i princip samma arbete som FTS-systemet, men med endast en motor. Som bilden visar, används linblock i stället för dubbla motorer. Linan vänds i linblocket och spänns upp med samma motor som används för att rulla ut väven. Dessa system har vissa begränsningar jämfört med FTS-systemet, när det gäller finjustering, storlek och ljusinsläpp mellan enheterna.
Hur fungerar vårt nya patenterade system: PX-RIBS?
De traditionella ZIP-systemen är designade för utomhusinstallationer för att hålla väven på plats vid blåst och väven låses fast så att vinden inte kan ta tag i väven.
För mindre enheter används ofta en vajer mellan den övre och undre delen av fönstret.
Traditionella ZIP-lösningar har påsvetsade låsband som hålls fast i slussarna. Den lösningen är krånglig och begränsande vad gäller val av väv då den kräver svetsbara vävar med PVC.
Vi har utvecklat en enklare och miljövänligare lösning där väven spänns fast i bärskenor (RIBS) och låses med en enkel hållare. Detta gör vår lösning mer flexibel och lättare att anpassa.
Hur fungerar traditionella inomhuslösningar?
- Den vanligaste lösningen är manuell manövrering med fjäder, det vi i vardagen kallar rullgardin. Denna lösning är kostnadseffektivast och väl beprövad.
- Kulkedja är en annan manuell lösning men har begränsningar i storlek och offentlig miljö jämfört med den vanliga rullgardinslösningen.
- Handvev är ett alternativ till manuell lösning när det skall vara större enheter som inte fjäder eller kulkedja klarar att hantera.
- Motordrivna enheter.
Alla modeller kan erhållas motordrivna som alternativ till manuella lösningar. - Slussar.
När det krävs mörkläggning är det normalt att montera slussar som väven löper i. Kan erhållas till motordrivna och manuella handvevsmanövrerade enheter.
- Kåpa.
Samtliga modeller kan erhållas med kåpa som skydd och även för att lösningen skall bli mer estetiskt tilltalande.
Välja väv.
Miljö är idag för dom flesta en viktig fråga i husprojekt och när det gäller val av väv är det inget undantag utan snarare tvärtom. Många vävar innehåller plast och PVC och det är som alla säkert känner till mycket skadligt för miljön. I synnerhet PVC som är både giftigt och svårt att bryta ned mm. Därför vill vi så långt som möjligt undvika det vid valet av väv. När det gäller vävar för utomhusanvändning är idag urvalet begränsat och miljömål står ofta i motsatsförhållande till varandra.
Vi delar in vävtyperna i tre grundtyper.
Mörkläggning
Väven skall vara 100% ljustät och det görs normalt genom att väven består av 3 stycken skikt varav det ena är ett så kallat svartskikt. Det finns ett mycket stort urval från många olika tillverkare. De flesta tillverkare har anpassat sina vävar så att de i dag inte innehåller PVC.
Solskydd
Vävar för solskydd inomhus skiljer sig mot vävar som i första hand skall vara en del i husets energilösning. Solskyddsväven gör precis som namnet säger begränsar solljuset men släpper igenom så mycket ljus så att upplevelsen fortfarande är ljus.
Energivävar
Energibesparande vävar är uppbyggda på ett helt annat sätt. De är i grunden täta för att reflektera tillbaka solljus för utomhusinstallationer och hindra värmen vid inomhusinstallationer att stråla ut ur rummet. För att upplevelsen då inte skall bli helt mörk och att man inte kan se något ut genom fönstret så tillverkas vävarna med olika stora hål, s.k. öppningsfaktor, samt ges olika typer av beläggningar som reflekterar ljuset. Detta mäts på olika sätt och tillsammans med glaset anges det i värdet G tot.
Noterbart är att detta värde ej är verkliga värden utan enbart teoretiska värden beräknade enligt givna modeller. I verkligheten ändrar sig, som alla vet, solens placering över tid. Dvs på midsommar är det maximalt solljus som kan påverka medan det i slutet av december runt den 21/12, vintersolståndet, är minimalt. Beräkningsmodellerna är ej direkt anpassade till Sverige utan är globala.
Hur fungerar manövrering?
Manuella system kräver ingen extra förklaring. Men motordrivna enheter, och i synnerhet system som skall vara en aktiv del i husets energihantering, kräver en hel del projektering med ordentligt genomarbetad behovsanalys.
Punkter att tänka på vid projektering är:
- Graden av automatisering. Skall respektive rum
eller enhet kunna styras av användarna av rummet eller enbart helt vara
centralstyrt baserat på miljökrav?
- Utomhussystem. Skall de regleras automatiskt av
vind, kyla, sol, tid, var för sig, samtliga eller endast någon av dem?
- Skall systemet anpassas efter solen?
- Skall systemet integreras med övrigt hussystem, tex brandautomatik?
- Trådbunden styrning, trådlös styrning eller bägge delarna?
Generellt sker systemuppbyggnaden med s.k. reläboxar som normalt hanterar upp till fyra stycken motorer. Reläboxar finns i olika utföranden. Enklaste modellen är avsedd för manuell upp- och ned manövrering. De mer avancerade är avsedda att integreras i kompletta system, styrda via LAN och även kombinerade med manuella manövreringar av enheter eller rum.
I de mer komplexa systemen utformas dataprogram i enlighet med den utförda behovsanalysen och styrs via en centralenhet som t.ex ett PLC system.
